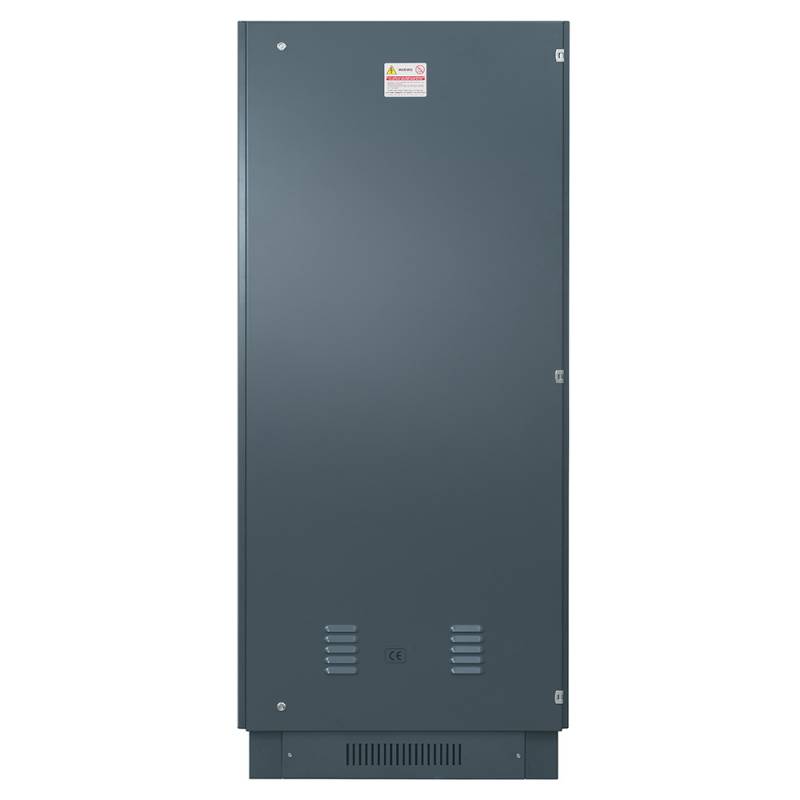

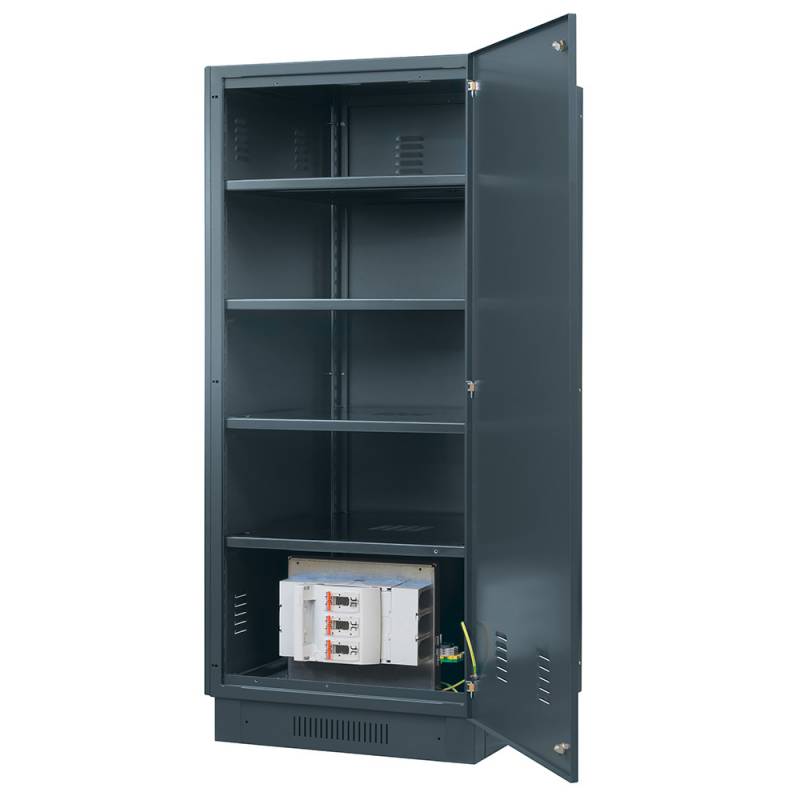

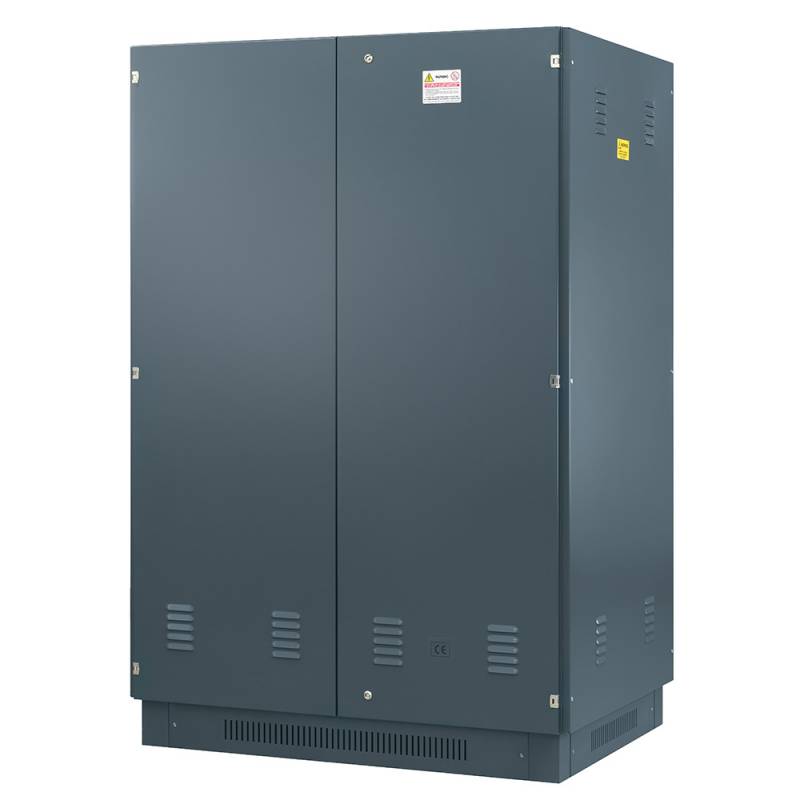

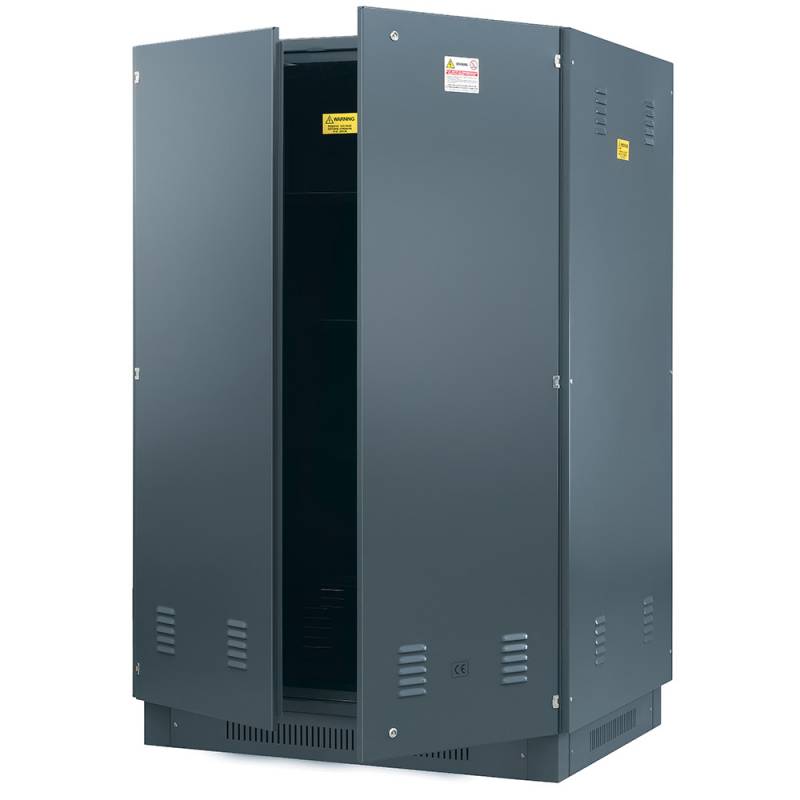

Armoires de batteries

Téléchargements

Armoires de batteries universelles pour toute la gamme des onduleurs triphasés de 10kVA à 800kVA.
L'armoire de batterie est conçue pour loger les batteries VRLA standard avec des capacités entre 24Ah et 105Ah (C10).

Les armoires sont disponibles en 5 tailles différentes, elles peuvent contenir différentes combinaisons de batteries jusqu'à 63 blocs, connectées en série et en parallèle, avec des pôles positifs, négatifs et moyens (0V) et avec une tension continue maximale de 800Vdc.

Caractéristiques générales

  • Tension nominale 800 Vdc
  • Séparation des batteries: Panneau de polycarbonate
  • Entrée d’interrupteurs de protection: devant d’en bas
  • Dispositifs de déconnexion et de protection :Porte-fusible Interrupteur avec fusibles NH rapides (taille n basée sur l’alimentation et les batteries)
  • Signal d’ouverture / fermeture du porte-fusible : Micro-interrupteur auxiliaire
  • Entrée de câble: à partir du bas (à gauche et droite)
  • Connexion par cable: sur les bornes du porte-fusible
  • Section de câble maximale: 3x 150mm2
  • Accès à l’armoire: Porte avant avec serrure à clé et côtés et panneaux arrière amovibles
  • Épaisseur de tôle: 20/10
  • Épaisseur de la feuille d’étagère: 30/10
  • Degré de protection: IP20 (Optional IP21)
  • Couleur: RAL 7016
